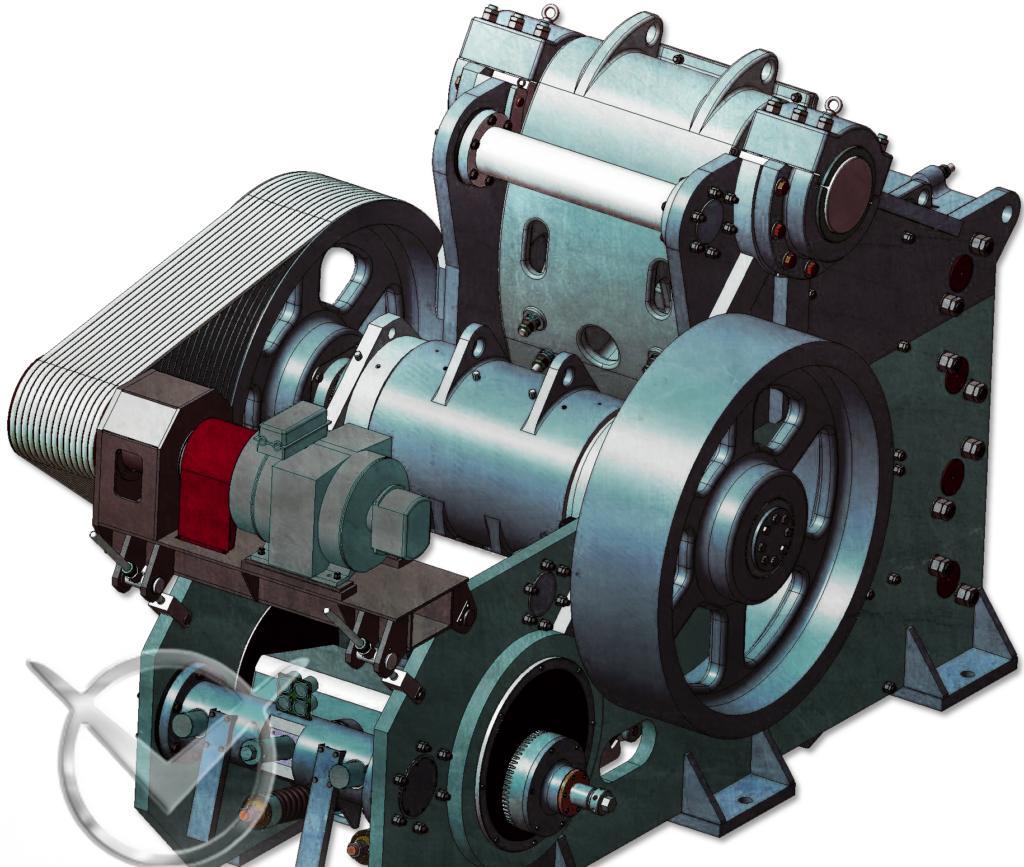

Основные особенности конструкции ЩДП 12х15-ФМА состоят в следующем:
- Станина дробилки выполнена из листового проката марки 09Г2С толщиной 100 мм. Боковые и передняя стенка сборные, что позволяет, при необходимости, вести монтаж станины на месте эксплуатации. Усилие от распорных плит воспринимается специальной траверсой, подвижно закреплённой в расточках боковых стенок станины, что исключает воздействие изгибающих моментов на боковые стенки.
- Подвижная щека выполнена в литом усиленном варианте.
- Регулирование размера выходной щели осуществляется посредством шлицевого механизма, посредством либо винтов либо гидроцилиндров. Для изменения размера шлицевые втулки выводятся из зацепления с цилиндрическими корпусами, которые расположены в расточках станины. Установочным винтом или гидроцилиндром траверса перемещается в нужное положение и шлицевые втулки фиксируют корпуса относительно траверсы в новом рабочем положении. Обратным ходом установочного винта (гидроцилиндра) выбираются зазоры в системе.
- При уменьшении разгрузочной щели не требуется регулировка пружин, так как они перемещаются вместе с щекой и траверсой.
- Эксцентриситет приводного вала уменьшен с 35 до 30 мм, что позволило снизить динамические нагрузки.
- Оптимальное расположение оси качания подвижной щеки позволило увеличить составляющую горизонтального хода щеки в верхней точке.
- Взаимное расположение распорных плит и шатуна позволило уменьшить угол расхождения между направлением результирующей нагрузки на шатуне и осью ядра сечения шатуна, что уменьшило изгибающий момент, действующий на шатун и частью компенсировало увеличение растягивающего усилия на шатуне, связанное с уменьшением эксцентриситета вала.
- Система смазки подшипников главного вала — либо жидкая централизованная, либо консистентная централизованная с индивидуальной дозированной подачей масла в каждый из четырёх подшипников и специальными уплотнительными устройствами.
- Дробилка снабжена предохранительными устройствами фрикционного типа. По требованию Заказчика машина может изготавливаться без фрикционов в классическом варианте с системой защиты посредством разрушения распорной доски (ЩДП 12х15-МА).
- Для более уверенного пуска под завалом применён более мощный двигатель. Базовая комплектация предусматривает расположение привода на станине. По согласованию с заказчиком привод может быть размещён традиционно – на фундаменте.
- Расположение отверстий под фундаментные болты соответствует дробилке СМД-118.
- Дробящие плиты соответствуют дробящим плитам, используемым на СМД-118.
Комплектация заказа и состав оборудования для поставки может варьироваться по согласованию с заказчиком в части комплекта электрооборудования, комплектов запасных, сменных и анкерных частей. Масса дробилки с учетом гидрооборудования и системы смазки без электропривода не превышает 145 тн.
Сравнительная характеристика технических данных щековых дробилок СМД-118 и ЩДП 12х15-Ф.
|
Показатели |
СМД-118 |
ЩДП 12х15-Ф |
Изменение, % |
| Предел прочности дробимого материала на сжатие, МПа |
|
300 |
|
| Расчётное усилие на подвижной щеке, Мн |
16,5 |
16,5 |
0 |
| Величина эксцентриситета, мм |
35 |
30 |
+14,3 |
| Крутящий момент на эксцентриковом валу,тм |
20,43 |
19,51 |
+4,5 |
| Минимальный размер выходной щели, мм |
115 |
120 |
-4,3 |
| Максимальный размер выходной щели, мм |
195 |
290 |
+48,7 |
| Эквивалентный ход сжатия, мм |
21,2 |
23,1 |
+9 |
| Горизонтальная составляющая хода щеки в верхней части камеры дробления, мм |
6,24 |
8,67 |
+38,9 |
| Растягивающее усилие на шатуне, т |
740 |
863 |
-16,6 |
| Изгибающий момент на шатуне, кгсм |
13624 |
6746 |
+50,5 |
| Объемная производительность при ширине
выходной щели 155 мм, не менее м³/ч |
310* |
340* |
+9,7 |
| Мощность приводного электродвигателя, КВт |
160 |
250 |
– |
* Объёмная производительность указана по продукту дробления с насыпкой плотностью ρ=1,4-1,6 т/м³ для гранита с нормальным напряжением при сжатии σсж 150-180 МПа и зерновым составом исходного материала по ГОСТ 27412-87 при работе на новых дробящих плитах.
