Редукторы привода цементных мельниц и печей

Технические характеристики

 Запасные части к редукторам

 А-2800, А-3600, А-4000, D-3500, DD-3500, ZM-1600, DDD-4640

Освоено производство запасных частей к редукторам привода шаровых мельниц типа D-3500 (фирмы SKET)  и зубчатых блоков шевронных колес с зацеплением Новикова к редукторам типа «Симметро» производства «Волгоцеммаш».

За последние годы ООО “НОРМЕТ” также изготовил и поставил несколько десятков открытых зубчатых венца для привода горизонтальных цементных печей с модулем до 45 мм, наружным диаметром до восьми метров и массой более 40 тонн.

Специалисты нашего предприятия готовы оказать помощь заказчикам в разработке конструкторской документации и изготовлении редукторов специального назначения,  а также в расшифровке и изготовлении различных зубчатых передач в качестве запасных частей для редукторов, изготовляемых как отечественными, так и зарубежными производителями.

Специалистами ООО “НОРМЕТ” были разработаны и реализованы в металле 3400 проектов редукторов следующих типов: специальные цилиндрические, конические, червячные, глобоидные и спироидные. Причем каждый из них, как правило, имеет несколько вариантов исполнения по схеме сборки и передаточному числу. Большинство из них было предназначено для приводов металлургического и прокатного оборудования.

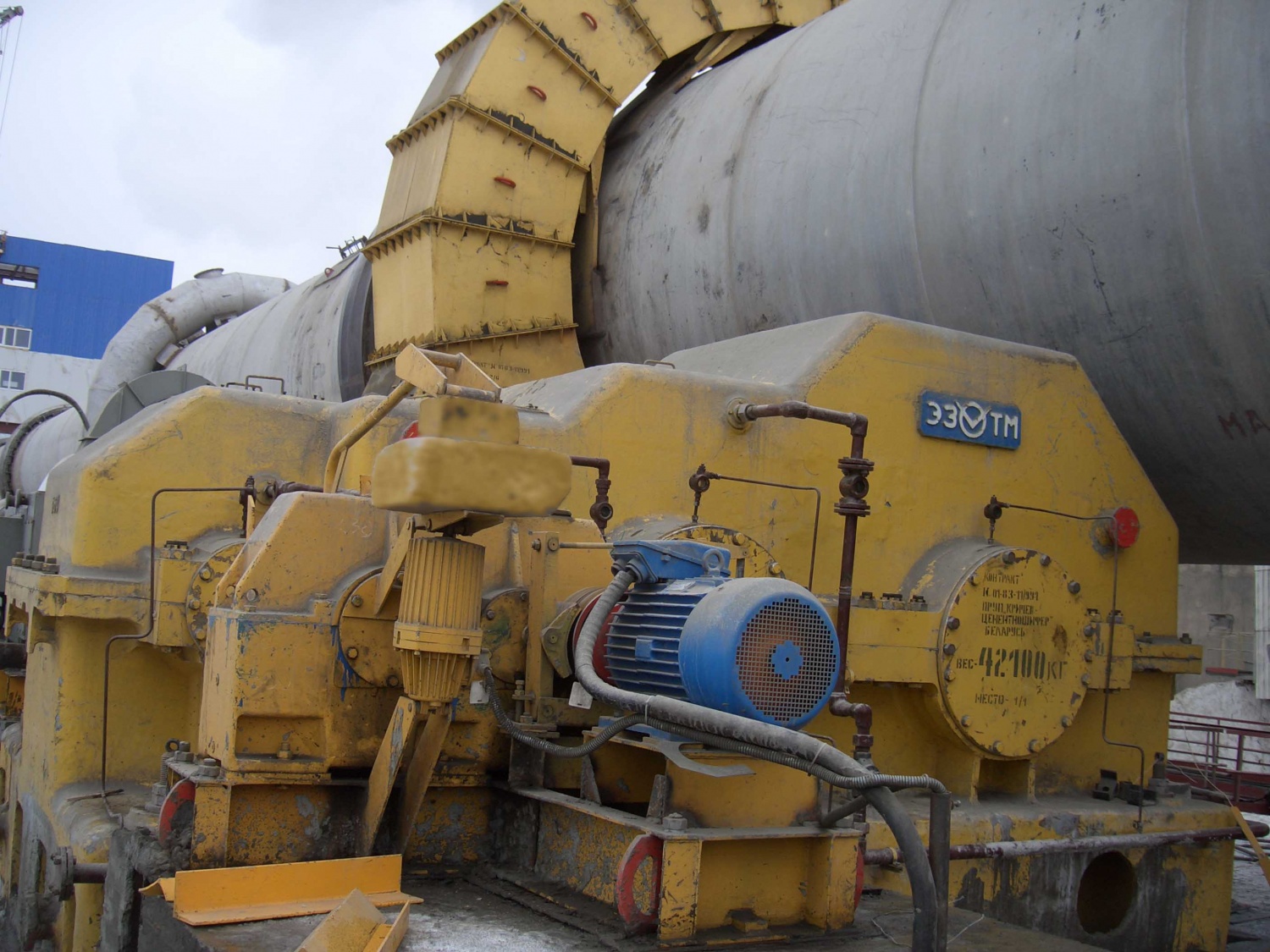

  С 2004 года завод начал осваивать производство оборудования и запасных частей для цементной промышленности. В частности в 2007 году был изготовлен цилиндрический трехступенчатый редуктор главного привода вращающейся печи Ø4,5/5м. В качестве запасных частей к редукторам привода цементных печей и мельниц были изготовлены, например, блоки шевронных новиковских колес быстроходной ступени редуктора А-3600, полный комплект зубчатых деталей к редукторам ZM-1600 и 40А7, открытые зубчатые венцовые пары приводов цементного оборудования.

В настоящее время редуктор ЦТ-3230  успешно эксплуатируется на ПРУП “Кричевцементношифер”(Республика Беларусь).

ООО “НОРМЕТ”” проектирует и изготавливает редукторы ЦЗ-1800 и ЦЗ-1600, предназначенные для замены существующих редукторов ZМ-1600 и 40А7, устанавливаемых на мельницах Ø 3×14 м.

Отличительные особенности:

1) По сравнению с аналогом в этих редукторах проведена оптимизация параметров зацепления и передаточных отношений по ступеням для обеспечения их равнопрочности, несколько увеличены модули: вместо 10, 15и18 приняты модули 12, 20, 25 -для ЦЗ-1800 и 12, 16, 20-для ЦЗ-1600.

2) Все валы устанавливаются на подшипниках качения, расчётная долговечность которых превышает 85000 часов. Замена подшипников скольжения на подшипники качения даст снижение расхода электроэнергии и повышение КПД. Для предотвращения износа расточек корпуса в процессе эксплуатации все подшипники установлены в стаканах из стали 45 с упрочняющей термообработкой. Такое решение обеспечивает значительное повышение межремонтного срока, за счет повышения надежности деталей, изнашивающихся в процессе эксплуатации.

3) Проведённая оптимизация конструкции позволила увеличить передаваемый крутящий момент с 86 тм до 120 тм.

4) В редукторе ЦЗ-1600 передаваемый крутящий момент соответствует аналогу – ZМ-1600. Результатом оптимизации конструкции явилось уменьшение габаритов и массы. При этом сетки болтов по основанию и основание подлежат уточнению с заказчиком.

5) Предусматриваются варианты как правой, так и левой схемы сборки тихоходного вала редукторов.

6) Предлагаемые редукторы оснащены системой жидкой смазки, которая поставляется комплектно с редуктором, отдельным узлом.

Присоединительные размеры редуктора ЦЗ-1800 соответствуют размерам аналога – ZМ-1600.
